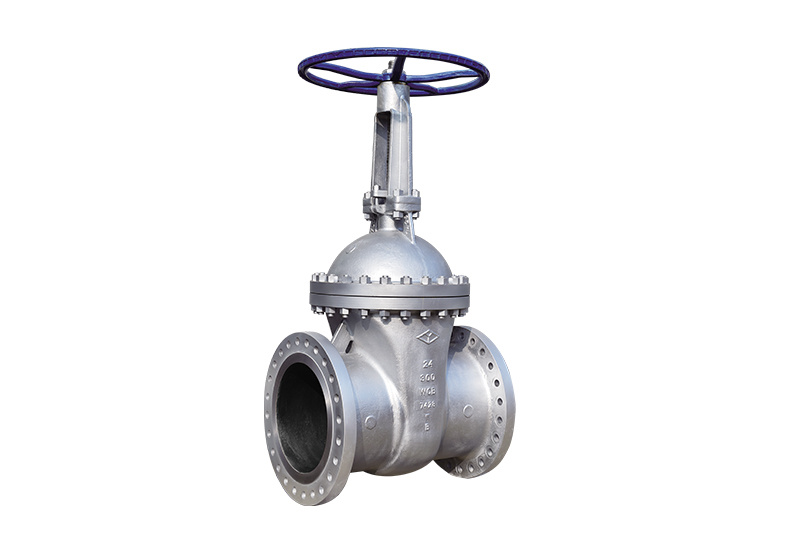

美标闸阀

外型尺寸和连接尺寸型号公称通径尺寸inDNLDD1D2b-fZ-ΦdHmaxHminD0Z40H-150LB2” 51 178150120.792.1 17.5-24-Φ1938132020021/2" 64 190180139.7104.820.7-24-Φ194333572003" 77 203190152.412722.3-24-Φ195104102404"

立即咨询

联系热线 13623317116

外型尺寸和连接尺寸

型号	公称通径		尺寸
型号	in	DN	L	D	D1	D2	b-f	Z-Φd	H_max	H_min	D₀
Z40H-150LB	2”	51	178	150	120.7	92.1	17.5-2	4-Φ19	381	320	200
	21/2"	64	190	180	139.7	104.8	20.7-2	4-Φ19	433	357	200
	3"	77	203	190	152.4	127	22.3-2	4-Φ19	510	410	240
	4"	102	229	230	190.5	157.2	22.3-2	8-Φ19	580	465	280
	5"	127	254	255	215.9	185.7	22.3-2	8-Φ22.2	660	518	280
	6"	153	267	280	241.3	215.9	23.9-2	8-Φ22.2	768	604	320
	8"	204	292	345	298.5	269.9	27-2	8-Φ22.2	963	744	360
	10"	254	330	405	362	323.8	28.6-2	12-Φ25.4	1165	890	400
	12"	305	356	485	431.8	381	30.2-2	12-Φ25.4	1367	1039	450
	14"	337	381	535	476.3	412.8	33.4-2	12-Φ28.6	1545.5	1181.5	560
	16"	388	406	595	539.8	469.9	35-2	16-Φ28.6	1744	1326	560
	18"	439	432	635	577.9	533.4	38.1-2	16-Φ31.8	1930	1440	640
	20"	489	457	700	635	584.2	41.3-2	20-Φ31.8	2127	1615	640
	24"	591	508	815	749.3	692.2	46.1-2	20-Φ34.6	2531	1906.5	720

型号	公称通径		尺寸
型号	in	DN	L	D	D1	D2	b-f	Z-Φd	H_max	H_min	D₀
Z40H-300LB	2"	51	216	165	127	92.1	20.7-2	8-Φ19	404	347	200
	21/2"	64	241	190	149.2	104.8	23.9-2	8-Φ22.2	460	386	200
	3"	77	282	210	168.3	127	27-2	8-Φ22.2	530	435	240
	4"	102	305	255	200	157.2	30.2-2	8-Φ22.2	619	502	280
	5"	127	381	280	235	185.7	33.4-2	8-Φ22.2	748	605	320
	6"	153	403	320	269.9	215.9	35-2	12-Φ22.2	835.5	665.5	360
	8"	204	419	380	330.2	269.9	39.7-2	12-Φ25.4	1041	812	400
	10"	254	457	445	387.4	323.8	46.1-2	16-Φ28.6	1247	972	450
	12"	305	502	520	450.8	381	49.3-2	16-Φ31.8	1436	1107	560

技术规范

美标闸阀
口径	2"〜84"、DN50〜DN600
压力磅级	CL150〜CL2500、PN10〜PN64
主体材料	碳钢、合金钢、不锈钢等
连接形式	法兰端、对焊端等
操作形式	手动、电动等
