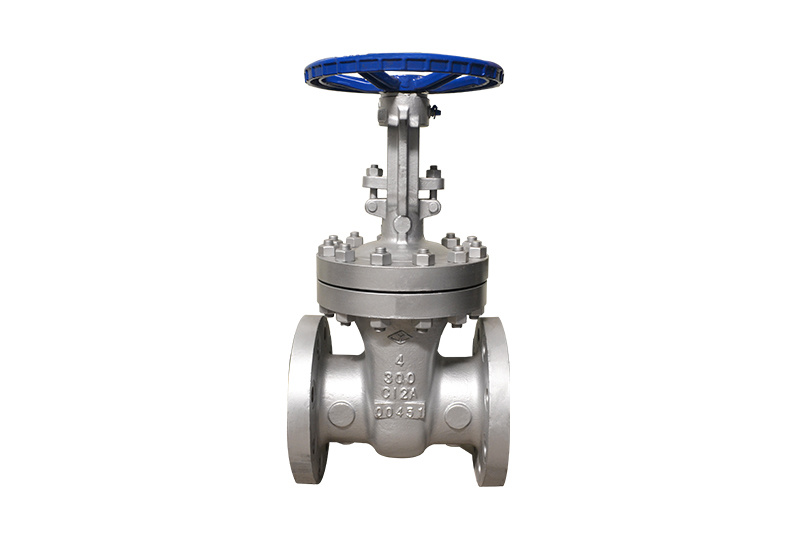

美标不锈钢楔式闸阀

外型尺寸和连接尺寸型号公称通径尺寸inDNLDD1D2b-fZ-ΦdHmaxHminD0Z40W-150LB2” 51178150120.792.117.5-24-Φ193813202002 1/2" 64190180139.7104.820.7-24-Φ194333572003" 77203190152.412722.3-24-Φ195104102404" 1022

立即咨询

联系热线 13623317116

外型尺寸和连接尺寸

型号	公称通径		尺寸
型号	in	DN	L	D	D1	D2	b-f	Z-Φd	H_max	H_min	D₀
Z40W-150LB	2”	51	178	150	120.7	92.1	17.5-2	4-Φ19	381	320	200
	2 1/2"	64	190	180	139.7	104.8	20.7-2	4-Φ19	433	357	200
	3"	77	203	190	152.4	127	22.3-2	4-Φ19	510	410	240
	4"	102	229	230	190.5	157.2	22.3-2	8-Φ19	580	465	280
	5"	127	254	255	215.9	185.7	22.3-2	8-Φ22.2	660	518	280
	6"	153	267	280	241.3	215.9	23.9-2	8-Φ22.2	775	610	320
	8"	204	292	345	298.5	269.9	27-2	8-Φ22.2	963	744	360
	10"	254	330	405	362	323.8	28.6-2	12-Φ25.4	1165	890	400
	12"	305	356	485	431.8	381	30.2-2	12-Φ25.4	1367	1039	450
	14"	337	381	535	476.3	412.8	33.4-2	12-Φ28.6	1545.5	1181.5	560
	16"	388	406	595	539.8	469.9	35-2	16-Φ28.6	1744	1326	560
	18"	439	432	635	577.9	533.4	38.1-2	16-Φ31.8	1930	1440	640
	20"	489	457	700	635	584.2	41.3-2	20-Φ31.8	2127	1616	640
	24"	591	508	815	749.3	692.2	46.1-2	20-Φ34.9	2531	1906.5	720

性能规范

型号	公称压力(Mpa)	试验压力(Mpa)		适用温度(℃)	适用介质
Z40W-150LB(P)	2.0	3.0	2.2	-29-538℃	水、蒸气、油品

主要零件材料

零件名称	材料
阀体、阀盖	ASTM A 351/A 351M CF8
阀板	ASTM A 351/A 351M CF8
阀杆	ASTM A 965/A 965M F304
阀杆螺母	ASTM A 439 D-2
中口垫片、填料	ASTM A 276 304+ Graphite
