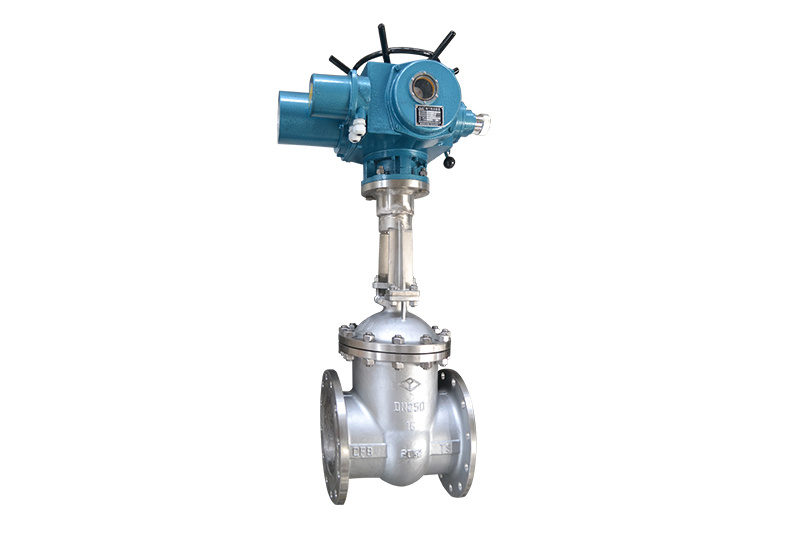

不锈钢电动法兰闸阀

外型尺寸和连接尺寸型号公称通径尺寸mmLDD1D2b-fZ-ΦdHZ941W-16P402001501108818-24-Φ185005025016512510220-24-Φ186286527018514512220-28-Φ186458028020016013820-28-Φ1867210030022018015822-28-Φ1872012532525021018822-28-Φ187931

立即咨询

联系热线 13623317116

外型尺寸和连接尺寸

型号	公称通径	尺寸
型号	mm	L	D	D1	D2	b-f	Z-Φd	H
Z941W-16P	40	200	150	110	88	18-2	4-Φ18	500
	50	250	165	125	102	20-2	4-Φ18	628
	65	270	185	145	122	20-2	8-Φ18	645
	80	280	200	160	138	20-2	8-Φ18	672
	100	300	220	180	158	22-2	8-Φ18	720
	125	325	250	210	188	22-2	8-Φ18	793
	150	350	285	240	212	24-2	8-Φ22	888
	200	400	340	295	268	24-2	12-Φ22	1023
	250	450	405	355	320	26-2	12-Φ26	1250
	300	500	460	410	378	28-2	12-Φ26	1320
	350	550	520	470	428	30-2	16-Φ26	1538
	400	600	580	525	490	32-2	16-Φ30	1672

型号	公称通径	尺寸
型号	mm	L	D	D1	D2	b-f	Z-Φd	H
Z941W-25P	40	200	150	110	88	18-2	4-Φ18	500
	50	250	165	125	102	20-2	4-Φ18	628
	65	270	185	145	122	22-2	8-Φ18	645
	80	280	200	160	138	24-2	8-Φ18	672
	100	300	235	190	162	24-2	8-Φ22	720
	125	325	270	220	188	28-2	8-Φ26	793
	150	350	300	250	218	30-2	8-Φ26	888
	200	400	360	310	278	30-2	12-Φ26	1023

性能规范

型号	公称压力(Mpa)	试验压力(Mpa)		适用温度(℃)	适用介质
Z941W-16P	1.6	2.3	1.7	≤150℃	水、蒸汽、油品及硝酸类腐蚀性液体
Z941W-25P	2.5	3.7	2.7	≤150℃	水、蒸汽、油品及硝酸类腐蚀性液体
