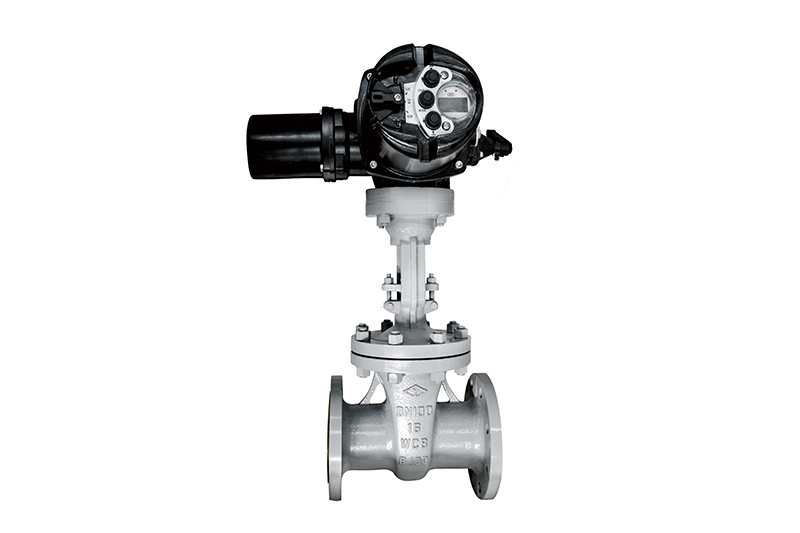

铸钢电动楔式闸阀

外型尺寸和连接尺寸型号公称通径尺寸mmLDD1D2b-fZ-ΦdHZ941H-16C402001501108818-24-Φ185185025016512510220-24-Φ186306527018514512220-28-Φ186488028020016013820-28-Φ1867910030022018015822-28-Φ1874512532525021018822-28-Φ188251

立即咨询

联系热线 13623317116

外型尺寸和连接尺寸

型号	公称通径	尺寸
型号	mm	L	D	D1	D2	b-f	Z-Φd	H
Z941H-16C	40	200	150	110	88	18-2	4-Φ18	518
	50	250	165	125	102	20-2	4-Φ18	630
	65	270	185	145	122	20-2	8-Φ18	648
	80	280	200	160	138	20-2	8-Φ18	679
	100	300	220	180	158	22-2	8-Φ18	745
	125	325	250	210	188	22-2	8-Φ18	825
	150	350	285	240	212	24-2	8-Φ22	900
	200	400	340	295	268	24-2	12-Φ22	1015
	250	450	405	355	320	26-2	12-Φ26	1329
	300	500	460	410	378	28-2	12-Φ26	1469
	350	550	520	470	428	30-2	16-Φ26	1583
	400	600	580	525	490	32-2	16-Φ30	1719
	450	650	640	585	550	40-2	20-Φ30	1860
	500	700	715	650	610	44-2	20-Φ33	2156
	600	800	840	770	725	48-2	20-Φ36	2490

型号	公称通径	尺寸
型号	mm	L	D	D1	D2	b-f	Z-Φd	H
Z941H-25	40	200	150	110	88	18-2	4-Φ18	518
	50	250	165	125	102	20-2	4-Φ18	630
	65	270	185	145	122	22-2	8-Φ18	648
	80	280	200	160	138	24-2	8-Φ18	679
	100	300	235	190	162	24-2	8-Φ22	745
	125	325	270	220	188	28-2	8-Φ26	825
	150	350	300	250	218	30-2	8-Φ26	900
	200	400	360	310	278	30-2	12-Φ26	1015
	250	450	425	370	335	32-2	12-Φ30	1329
	300	500	485	430	395	34-2	16-Φ30	1469
	350	550	555	490	450	38-2	16-Φ33	1583
	400	600	620	550	505	40-2	16-Φ36	1719
	450	650	670	600	555	46-2	20-Φ36	1860
	500	700	730	660	615	48-2	20-Φ36	2156
	600	800	845	770	720	56-2	20-Φ39	2490
