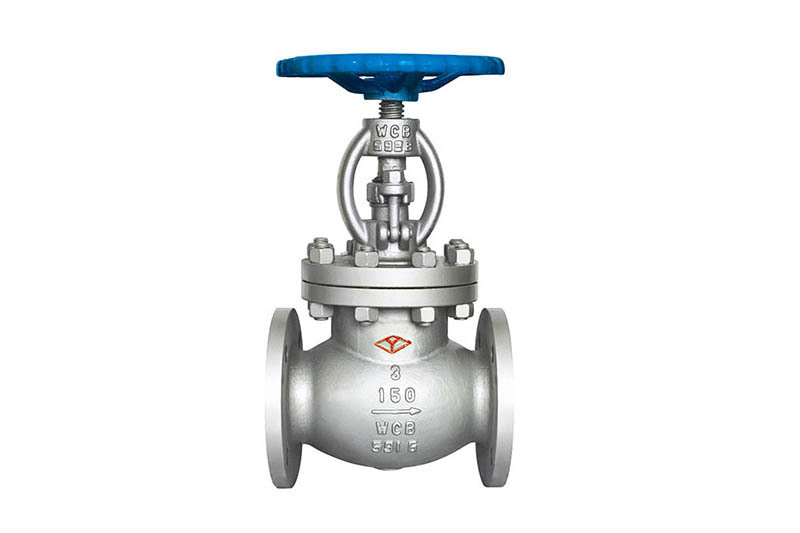

美标ANSIAPI截止阀J41H

外型尺寸和连接尺寸型号公称通径尺寸inmmLDD1D2b-fZ-ΦdH1H2D0J41H-150LB2 51 20315012192.117.5-24-Φ192832982002 1/2 64 216180130104.820.7-34-Φ193223422403 7724119014612722.3-24-Φ193423622404 102292230175157.222.3-28-Φ19390

立即咨询

联系热线 13623317116

外型尺寸和连接尺寸

型号	公称通径		尺寸
型号	in	mm	L	D	D1	D2	b-f	Z-Φd	H₁	H₂	D₀
J41H-150LB	2	51	203	150	121	92.1	17.5-2	4-Φ19	283	298	200
	2 1/2	64	216	180	130	104.8	20.7-3	4-Φ19	322	342	240
	3	77	241	190	146	127	22.3-2	4-Φ19	342	362	240
	4	102	292	230	175	157.2	22.3-2	8-Φ19	390	420	280
	5	127	356	255	203	185.7	22.3-2	8-Φ22	421	458	360
	6	153	406	280	232	215.9	23.9-2	8-Φ22	454	500	400
	8	204	495	345	286	269.9	27-2	8-Φ22	537	597	450
	10	254	622	405	340	323.8	28.6-2	12-Φ25.4	604	680	560
	12	305	698	485	395	381	30.2-2	12-Φ25.4	675	767	640

型号	公称通径		尺寸
型号	in	mm	L	D	D1	D2	b-f	Z-Φd	H1	H2	D₀
J41H-300LB	2"	51	267	165	121	92.1	20.1+2.1	8-Φ19	359	376	240
	2 1/2	64	292	190	135	104.8	23.9-2	8-Φ22.2	383	403	240
	3	76	318	210	156	127	27-2	8-Φ22.2	435	435	280
	4	102	356	255	181	157.2	30.2-2	8-Φ22.2	485	485	320
	5	127	400	280	214	185.7	33.4-2	8-Φ22.2	526	526	360
	6	153	444	320	242	228	35-2	12-Φ22.2	607	607	450
	8	204	559	380	298	269.9	39.7-2	12-Φ25.4	688	688	450
	10	254	622	445	357	323.8	46.1-2	12-Φ28.6	--	--	--
	12	305	711	520	415	381	49.3-2	16-Φ31.8	--	--	--
