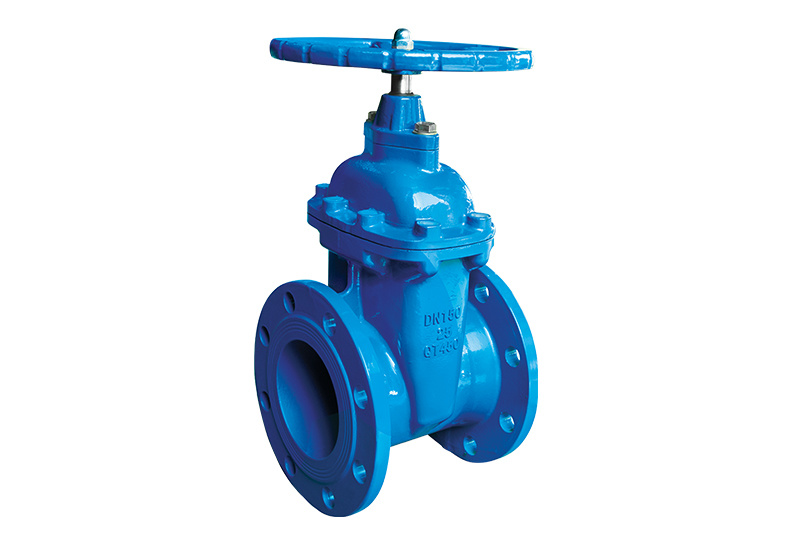

国标软密封闸阀Z45XZ41X
外型尺寸和连接尺寸型号公称通径尺寸mmLDD1D2bfZ-ΦDZ45X/41X-10Q16Q401651651501101934-Φ1950178165125991934-Φ19651901851451181934-Φ19802032001601321938-Φ191002292201801562138-Φ191252542502101842238-Φ191502672852402112238-Φ
立即咨询
联系热线 13623317116
外型尺寸和连接尺寸
| 型号 | 公称通径 | 尺寸 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| mm | L | D | D1 | D2 | b | f | Z-ΦD | ||||||
| Z45X/41X-10Q16Q | 40 | 165 | 165 | 150 | 110 | 19 | 3 | 4-Φ19 | |||||
| 50 | 178 | 165 | 125 | 99 | 19 | 3 | 4-Φ19 | ||||||
| 65 | 190 | 185 | 145 | 118 | 19 | 3 | 4-Φ19 | ||||||
| 80 | 203 | 200 | 160 | 132 | 19 | 3 | 8-Φ19 | ||||||
| 100 | 229 | 220 | 180 | 156 | 21 | 3 | 8-Φ19 | ||||||
| 125 | 254 | 250 | 210 | 184 | 22 | 3 | 8-Φ19 | ||||||
| 150 | 267 | 285 | 240 | 211 | 22 | 3 | 8-Φ23 | ||||||
| 200 | 292 | 340 | 295 | 266 | 23 | 3 | 8-Φ19/12-Φ23 | ||||||
| 250 | 330 | 405 | 350/355 | 319 | 26 | 3 | 12-Φ23/12-Φ28 | ||||||
| 300 | 356 | 460 | 400/410 | 370 | 28.5 | 4 | 12-Φ23/12-Φ28 | ||||||
| 350 | 381 | 520 | 460/470 | 429 | 26.5 | 4 | 16-Φ23/16-Φ28 | ||||||
| 400 | 406 | 580 | 515/525 | 480 | 28 | 4 | 16-Φ28/16-Φ31 | ||||||
| 450 | 432 | 640 | 565/585 | 530/548 | 30 | 4 | 20-Φ28/20-Φ31 | ||||||
| 500 | 457 | 715 | 620/650 | 582/609 | 31.5 | 4 | 20-Φ28/20-Φ34 | ||||||
| 600 | 508 | 840 | 725/770 | 682/720 | 36 | 5 | 20-Φ31/20-Φ37 | ||||||
| 型号 | 公称通径 | 尺寸 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| mm | L | D | D1 | D2 | b | f | Z-ΦD | ||||||
| Z545X/Z945X-10Q/16Q | 700 | 610±4 | 895/910 | 840/840 | 794 | 32.5/39.5 | 5 | 24-Φ31/24-Φ37 | |||||
| 800 | 660±4 | 1015/1025 | 950/950 | 901 | 35/43 | 5 | 24-Φ34/28-Φ40 | ||||||
| 900 | 711±4 | 1115/1125 | 1050/1050 | 1001 | 37.5/45.5 | 5 | 28-Φ34/28-Φ40 | ||||||
| 1000 | 811±5 | 1230/1255 | 1160/1160 | 1112 | 40/50 | 5 | 28-Φ37/32-Φ43 | ||||||
| 1200 | 1050±6 | 1455/1585 | 1380/1390 | 1328 | 45/57 | 5 | 32-Φ40/32-Φ49 | ||||||
| 型号 | 公称通径 | 尺寸 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| mm | L | D | D1 | D2 | b | f | Z-Φd | ||||||
| Z45X/Z41-25Q | 40 | 165 | 150 | 110 | 84 | 19 | 3 | 4-Φ19 | |||||
| 50 | 178 | 165 | 125 | 99 | 19 | 3 | 4-Φ19 | ||||||
| 65 | 190 | 185 | 145 | 118 | 19 | 3 | 8-Φ19 | ||||||
| 80 | 203 | 200 | 160 | 132 | 19 | 3 | 8-Φ19 | ||||||
| 100 | 229 | 235 | 190 | 145 | 21 | 3 | 8-Φ23 | ||||||
| 125 | 254 | 270 | 220 | 184 | 22 | 3 | 8-Φ28 | ||||||
| 150 | 267 | 300 | 250 | 211 | 22 | 3 | 8-Φ28 | ||||||
| 200 | 292 | 360 | 310 | 274 | 23 | 3 | 12-Φ28 | ||||||
| 250 | 330 | 425 | 370 | 330 | 24.5 | 3 | 12-Φ31 | ||||||
| 300 | 356 | 485 | 430 | 389 | 28.5 | 4 | 16-Φ31 | ||||||
性能规范
| 型号 | 公称压力(Mpa) | 试验压力(Mpa) | 适用温度(℃) | 适用介质 | |
|---|---|---|---|---|---|
| Z45X/Z41X/Z545X/Z945X-10Q | 1.0 | 强度（水）1.5 | 密封（水）1.1 | 1~80°C | 水 |
| Z45X/Z41X-16Q | 2.4 | 强度（水）1.5 | 密封（水）1.76 | 1~80°C | 水 |
| Z45X/Z41X-25Q | 3.75 | 强度（水）2.4 | 密封（水）2.75 | 1~80°C | 水 |
主要零件材料
| 零件名称 | 材料 |
|---|---|
| 阀体、阀盖 | 球墨铸铁(QT450-10) |
| 闸板 | 球铁（QT450-10）＋丁腈橡胶(NBR) |
| 阀杆 | 不锈钢（2Cr13） |
| 阀杆螺母 | 黄铜（HPb59-1） |
| 手轮 | 球铁（QT450-10） |
| 喷漆 | 环氧树脂粉沫（喷塑） |
用途:软密封闸阀，利用弹性闸板受力时产生的微量变形的补偿作用，来达到良好的密封效果，使用时介质工作压力不大于1MPa温度不高于80°C。可广泛应用于建筑，食品，医药，化工能源，给排水等行业，在管道和设备上作为调节和截流之用。
适用温度及介质
| 规格 | 适用温度(℃) | 适用介质 | 适用压力(MPa) |
|---|---|---|---|
| DN50-600 | 1-80 | 清水、污水 | 1.0 |
产品特点
● 形体简单 ,重量轻，采用国内唯一一家日本新东静压线和日本光洋生产线铸造毛坯,铸件外观公差控制在9级以上，制造工艺性好，适用范围广，便于安装。
● 结构合理紧凑，体积小、关团件（闸板）采用楔式结构，在工作中能自动补偿由于异常负荷或温度引起的阀体变形，密封安全可靠。
● 介质可从闸阀两侧任意方向流过，均能达到接通或截断的目的。
● 启闭较省力，启闭时闸板运动方向与介质流动方向相垂直，与截止阀相比、闸阀的启闭较为省力。
● 可用于污水排污，防止闸板生锈特点。
