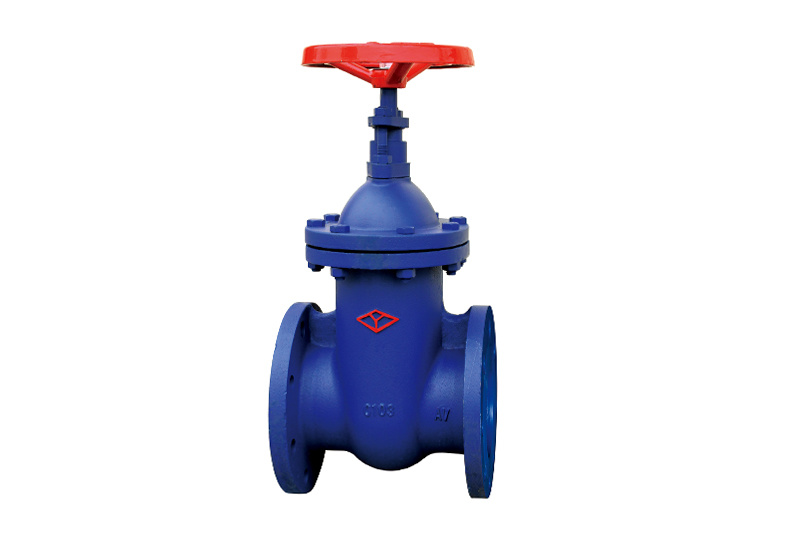

国标硬密封闸阀Z45T W

外型尺寸和连接尺寸型号公称通径尺寸mmLDD1D2b-fZ-Φd(H)D0Z45T/W/H-10401651451108518-34-Φ19243132501781651259920-34-Φ192851806519018514511820-34-Φ193071808020320016013222-38-Φ1934720010022922018015624-38-Φ1938220012525425

立即咨询

联系热线 13623317116

外型尺寸和连接尺寸

型号	公称通径	尺寸
型号	mm	L	D	D1	D2	b-f	Z-Φd	(H)	D0
Z45T/W/H-10	40	165	145	110	85	18-3	4-Φ19	243	132
	50	178	165	125	99	20-3	4-Φ19	285	180
	65	190	185	145	118	20-3	4-Φ19	307	180
	80	203	200	160	132	22-3	8-Φ19	347	200
	100	229	220	180	156	24-3	8-Φ19	382	200
	125	254	250	210	184	26-3	8-Φ19	458	240
	150	267	285	240	211	26-3	8-Φ23	510	240
	200	292	340	295	266	27-3	8-Φ23	595	320
	250	330	395	350	319	28-3	12-Φ23	740	360
	300	356	445	400	370	27-4	12-Φ23	790	400
	350	381	505	460	429	28-4	16-Φ23	890	400
	400	406	565	515	480	30-4	16-Φ28	1071	500
	450	510	615	565	532	32-4	20-Φ25	1159	500
	500	540	670	620	585	33-4	20-Φ25	1202	500
	600	600	780	725	685	36-5	20-Φ30	1374	500
	700	660	895	840	800	40-5	24-Φ30	1600	900
	800	720	1010	950	905	44-5	24-Φ34
	900	780	1110	1050	1005	46-5	28-Φ34
	1000	840	1220	1160	1115	50-5	28-Φ34
	1200	960	1250	1380	1325	56-5	32-Φ40

型号	公称通径	尺寸
型号	mm	L	D	D1	D2	b-f	Z-Φd	(H)	D0
Z45T/W/H-16	40	165	145	110	85	18-3	4-Φ19	243	132
	50	178	165	125	99	20-3	4-Φ19	285	180
	65	190	185	145	118	20-3	4-Φ19	307	180
	80	203	200	160	132	22-3	8-Φ19	347	200
	100	229	220	180	156	24-3	8-Φ19	382	200
	125	254	250	210	184	26-3	8-Φ19	458	240
	150	267	285	240	211	26-3	8-Φ23	510	240
	200	292	340	295	266	27-3	8-Φ23	595	320

型号	公称通径	尺寸
型号	mm	L	D	D1	D2	b-f	Z-Φd	(H)	D0
Z45T/W/H-16Q	250	330	405	355	319	22-3	12-Φ28	740	360
	300	356	460	410	370	27-4	12-Φ28	790	400
	350	381	520	470	429	28-4	16-Φ28	890	400
	400	406	580	525	480	30-4	16-Φ31	1071	500

性能规范

型号	公称压力(Mpa)	试验压力(Mpa)		适用温度(℃)	适用介质
Z45T-10	1	强度（水）1.5	密封（水）1	-10~100°C	水
Z45W-10	1	强度（水）1.5	密封（水）1	-10~100°C	油品
Z45T-16Q	1.6	强度（水）2.4	密封（水）1.76	-10~100°C	水
Z45W-16Q	1.6	强度（水）2.4	密封（水）1.76	-10~100°C	油品
